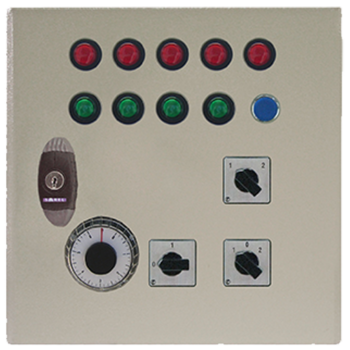

Cutie de control C22
Cutie de control pentru controlul unui CALFLO cu ventilator temp. mare/mică în funcţie de temperatura camerei, cu restricţii minime pentru temperatura de intrare. Cu monitorizare temperatură zi / noapte.
SpecificaţiiCod comandă
- Cutie cilindrică placată cu oţel cu închizător cilindru
- Regulator pentru temperatura camerei şi restricţie minimă pentru temperatura de intrare folosind un semnal de control de 2-10VDC.
- Selector pentru căldură / oprire / ventilaţie.
- Selector temp. mică/mare, selector ventilator alimentare.
- Comutator ceas digital cu program săptămânal;
- Un comutator de vacanţă pentru a permite operarea dispozitivului la temperatura pe timp de noapte pe perioade mai lungi.
- Un temporizator digital (0-6 ore) pentru a trece temporar la modul de zi în afara programului ceasului.
- Lămpi de eroare pentru a indica:
– Defecţiune la arzător
– Eroare la presiunea aerului de alimentare
– Eroare la ventilatorul arzătorului închis termic
– Defecţiune maximă / presiune gaz
– Defecţiune filtru murdar - Lămpi de funcţionare pentru a indica:
– Arzător pornit
– Arzător pornit
– Ventilator alimentare temp. mică
– Ventilator alimentare temp. mare
– Declanşare comandă - Buton de resetare pentru a reseta defecţiunea arzătorului.
- Contact fără potenţial pentru a porni extracţia (max 24V).
- Contact fără potenţial pentru a regla extracţia pe temp. mare (max 24V).
- Contact fără potenţial (alimentare către terţe părţi) pentru a verifica dacă extracţia operează la temperatură scăzută.
- Contact fără potenţial (alimentare către terţe părţi) pentru a verifica dacă extracţia operează la temperatură înaltă.
- Senzor de temperatură de cameră furnizat separat.
- Un senzor de temperatură conductă furnizat separat pentru restricţia minimă pentru temperatura de intrare.
- 3002243
