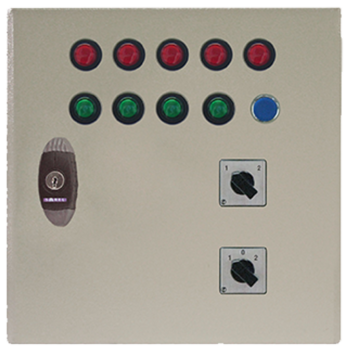

Cutie de control C20
Cutie de control pentru controlul unui CALFLO cu ventilator temp. mare/mică în funcţie de temperatura camerei, cu restricţii minime pentru temperatura de intrare.
SpecificaţiiCod comandă
- Cutie cilindrică placată cu oţel cu închizător cilindru
- Regulator pentru temperatura camerei şi restricţie minimă pentru temperatura de intrare folosind un semnal de control de 2-10VDC.
- Selector pentru căldură / oprire / ventilaţie.
- Selector temp. mică/mare, selector ventilator alimentare.
- Lămpi de eroare pentru:
– Defecţiune arzător
– Defecţiune admisie aer
– Ventilatorul arzătorului închis termic
– Defecţiune maximă / presiune gaz
– Filtru murdar - Lămpi de funcţionare pentru:
– Arzător pornit
– Arzător în funcţiune
– Ventilator alimentare temp. mică
– Ventilator alimentare temp. mare
– Declanşare comandă. - Buton de resetare pentru a reseta defecţiunea arzătorului.
- Contact fără potenţial pentru a porni extracţia (max 24V).
- Contact fără potenţial pentru a regla extracţia pe temp. mare (max 24V).
- Contact fără potenţial (alimentare către terţe părţi) pentru a verifica dacă extracţia operează la temperatură scăzută.
- Contact fără potenţial (alimentare către terţe părţi) pentru a verifica dacă extracţia operează la temperatură înaltă.
- Senzor de temperatură de cameră furnizat separat.
- Un senzor de temperatură conductă furnizat separat pentru restricţia minimă pentru temperatura de intrare.
- 3002241
